Pharmazeutische Tablettenpresse Ausrüstung PLC-gesteuerte Hochgeschwindigkeits-Tablettenpresse
Leistungvon Tablettenpressmaschine
Die Druckkammer der heimischen Strommaschine für diesen Gebrauch erscheint zur Zeit in der Regel offen.Bei hoher Geschwindigkeit muss geschmiert werden, um eine mechanische Klemmstagnation und Verschmutzung des Pulvers zu vermeiden..
Wir haben ein neues Modell aus rostfreiem Stahl entworfen, das vollständig geschlossen ist, um eine Verschmutzung des Drehtisches zu vermeiden. Wir haben die Pressen- und Schmierkammer getrennt.Es entspricht absolut den Anforderungen der GMP-Norm..
Produktparameter der Tablettenpressmaschine
| Modell |
SED370-26GY-P |
SED370-32GY-P |
SED-370-40GY-P |
| Anzahl der Stationen |
26 |
32 |
40 |
| Typ |
D |
B |
BB |
| Min. Ausgabe (Tabletten/h) |
25,000 (i=60/26)Ein
60,000 (i=60/40))
|
60,000 |
60,000 |
| Max. Ausgabe (Tabletten/h)b |
60,000 (i=60/26)Ein
171,000 ((i=60/40))
|
211,000 |
264,000 |
| Max. Tabletten Durchmesser. |
Runde |
25 |
16 |
13 |
| |
Geformt |
25 |
19 |
16 |
| Max. Fülltiefe (mm) |
20 |
16 |
16 |
| Max. Tablettendicke (mm) |
8 |
8 |
8 |
| Max. Druckkraft (kN) |
100 |
80 |
80 |
| Max. Vorkompensationskraft (kN) |
14 |
| Max. Leistung (kW) |
10 |
| Luftquelldruck (MPa) |
0.6 |
|
| Stromversorgung |
380V 50Hz 3P |
| Gesamtgröße (mm) |
1,080x1,440x1,950 |
| Gewicht (kg) |
1,780 |
| Ausladungsgeräusche (dB (A)) |
≤ 82 |
| Standards |
Die in Absatz 1 genannte Regelung gilt nicht. |
|
Anmerkung: a) Bei SED370-26GY-P beträgt das Reduktionsverhältnis der Riemenschiene i=60/26; bei Lieferung im Verzug wird die Riemenschiene mit dem Reduktionsverhältnis i=60/40 in die Ersatzteilbox gelegt.
b) Die max. Leistung bezieht sich auf die Menge der Pressen von kleinen Tabletten aus idealer Granulat.Pulverflüssigkeit, Eigenschaften, Werkzeuge usw. Normalerweise beträgt sie 70% für runde Tabletten, 50% für große oder geformte Tabletten, die nur zur Referenz sind, wenn sehr streng, bitte testen Sie vor der Bestellung.
|
Hauptfunktion
1PLC-Steuerung, automatische Tablettengewichtsteuerung, automatische Chargeabweisung.
| Durchschnittliches Tablettengewicht |
Durchschnittliches Tablettengewicht |
Toleranz für das Gewicht einer einzelnen Tablette |
Anmerkung |
| < 0,15 g |
± 2% |
± 6% |
Besser für runden Durchmesser ≥φ5 mm |
| ≥ 0,15 g ~ < 0,3 g |
± 1% |
± 5% |
|
| ≥ 0,3 g |
± 1% |
± 3% |
|
Die durchschnittliche Kontrollgenauigkeit der Tabletten und die Toleranz des einzelnen Tablettengewichts sollten der obigen Tabelle entsprechen.das Feinstaub wird für kleine oder dünne Tabletten mehr sein.
2Farbiger Touchscreen 9 ′′ mit Anzeige des Hauptdurchschnittsdrucks, des Einfachdruckdrucks, des Alarms bei Fehlern, des automatischen Stopp- und Hilfemenüs,Das Ein-/Ausmachen des Tablettenabstaubers und das Ein-/Ausmachen und der Impuls des Staubsammlers können über den Touchscreen gesteuert werden (Der Tablettenabstaubers und der Staubsammler sind optional).
3Vier Handräder dienen zur Anpassung der Hauptkompression (Tablettdicke), der Vorkompression, der Fülltiefe und der Formposition.
4Hydraulische Unterstützung, einstellbar für die Haupt- und Vorkompression, automatische Drucksicherung und Drucküberlastung.
5Automatisches Schmiersystem. Schmierflussrate und -intervall können eingestellt werden. Unter Schmierstoff-Alarm, Schmierdruckfehler-Alarm und Autostopp-Schutz.Schmiersystem mit manueller Steuerung.
6Mit kumulierter Laufzeit, kumulierter Gesamtleistung, kumulierter guter Tablet-Ausgabe und vordefinierter Ausgabe-Auslösungsfunktion.
7Der Hauptmotor und der Zuführmotor werden mit einem Wechselrichter eingestellt, die Drehzahl kann kontinuierlich mit oberer und unterer Grenze geregelt werden.
8Mit Alarm für Überfüllung, Unterfüllung und Einzelwert des Schlagdrucks über die Grenze.
9Mit Alarm für Hauptdrucküberlastung, Vordrucküberlastung, automatischer Schutz für das elektrische Steuerungssystem, Hauptmotorüberlastung, Zuführmotorüberlastung, obere und untere Schläge,Alarm für das Öffnen von Fenstern/Türen und linken/rechten Seitentüren beim Laufen, oberer und unterer Kammerinstallation Notstopp, Füllung abnehmender Start.
10Mit der Funktion des Vordruckmonitors und -display.
11Mit Pulverniedrigpegellarm (Alarm, aber nicht Stopp)
12Es verfügt über die Sicherheitszugriffsverwaltungsfunktion gemäß FDA 21 CFR Teil 11. Der Touchscreen verfügt über drei Ebenen der Benutzerrechteverwaltungsfunktionen,und unterschiedliche Rechte entsprechen unterschiedlichen Betriebsebenen.
13Es verfügt über die Datenspeicherfunktion gemäß FDA 21 CFR Teil 11. Es kann die Produktionsparameterformel speichern, anrufen und aufzeichnen und auch die Produktionsdaten und Alarminformationen aufzeichnen.Die aufgezeichneten Daten werden auf der SD-Karte im RDB- oder CSV-Format gespeichert.
14Es verfügt über die Funktion der Aufzeichnung von Audit-Trails gemäß FDA 21 CFR Teil 11. Es kann automatisch den Benutzer-Login/Logout, den Betrieb der Haupttaste und die Änderung der Parameter des Systems aufzeichnen.Die aufgezeichneten Daten enthalten einen Zeitstempel, Benutzername und Ereignisbeschreibung, die auf der SD-Karte im RDB- oder CSV-Format gespeichert werden.
15Es verfügt über eine Programm-Backup-/Wiederherstellungsfunktion.

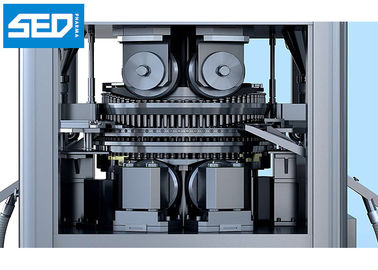

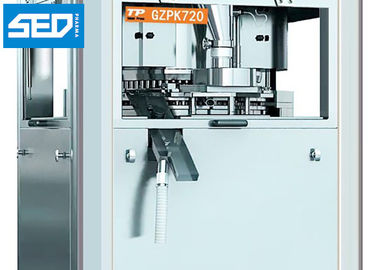

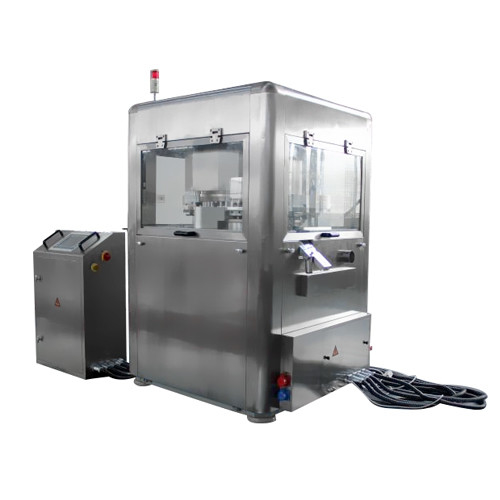

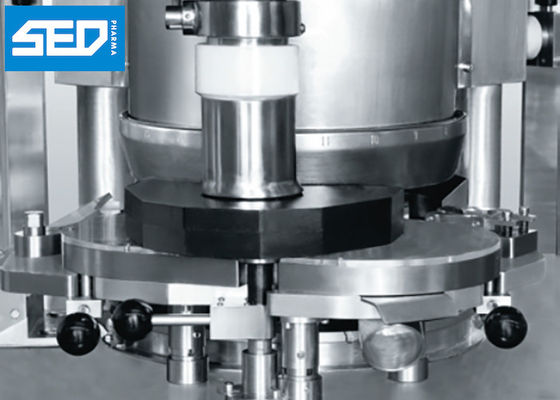

Produktpräsentation der Tablettenpressmaschine
Anwendung der Tablettenpressmaschine
Diese Maschine ist eine kontinuierliche automatische Tablettenpresse mit Ein-/Doppelkompression, mit der granulare Rohstoffe in Tabletten komprimiert werden.aber auch in der chemischen, Lebensmittel, Elektronik, Kunststoffe, Metallurgie und andere Industriezweige.
Hauptmerkmale
1Einfach Schicht Kraftzufuhrsystem, getrennte SS-Abdeckplatte, Labyrinthdichtung zwischen unterem Turm und Brett, Dämpfung für unteren Schlagstock, doppelt hebende Kupfer-Camber-Spur;
2Das Tablettenfach hat die Struktur eines dreipolischen Tragrahmens mit offenem Schutzfenster und verschlossenem Scharnier.Oberfläche aus Edelstahl und Sichtfenster für oberen Vordruckwalzen auf der Oberfläche• Drei-Kanal-Struktur für den Ausgangsmechanismus.
3Der Außendurchmesser der Verbindung für das Staubsammlersystem beträgt Φ 75 mm.
4Alle Teile, die mit Granulat und Tabletten in Berührung kommen, wie das Füllsystem, der mittlere Turm und die Ejektionsvorrichtung der Tabletten usw., sind aus Edelstahl oder harmlosem Makromolekülmaterial.
Liste der Kontaktteile des Produkts
| NAME |
Die Kommission |
Anmerkungen |
| Triebwerk, Ventilplatte, Stützbecken |
316L |
022Cr17Ni12Mo2 |
| Anschlussrohr, Abdeckbrett, Paddel, Stripperpad, |
316L |
022Cr17Ni12Mo2 |
| Ausgangssperre, Ausgangskassekanal, Pulversaugungsanlage |
316L |
022Cr17Ni12Mo2 |
| Fahrgestelle für die Zuführung |
2Cr13 |
|
| Mittlerer Turm |
2Cr13 |
|
| Oberer/Unterer Schlag |
6CrW2Si |
mit einem Gehalt an Kohlenstoff von mehr als 10 GHT |
| Sterben. |
GCr15 oder CrWMn |
mit einem Gehalt an Kohlenstoff von mehr als 10 GHT |
| Teile für das Schweißen mit Ausgangskarton, Teile für das Schweißen mit Schleudern |
316L |
022Cr17Ni12Mo2 |
| Schweißteil der Ausgangsbox |
316L |
|
| Feeder-Pulver-Scraper |
QSn6.5-0.1 |
|
| Versorgungssperre |
ZQSn10-1 |
|
| Hopper-Fenster, Fütterfenster, Deckplatte der Ausgangsbox |
Bioglas |
|
| Druckplatte, Ausgangsboxenbüschung und Stützblock |
PTFE |
|
| Einfüge des Triebwerks, Fütterwellenhülle |
Silikonkautschuk |
|
| Fütterungshülle |
6061 |
|
| Ausgangskasse aus Stahlrohr |
PVC |
|
5Oberflächenbehandlung der Haarlinie.
6Alarmanzeiger
