Maschineneinführung

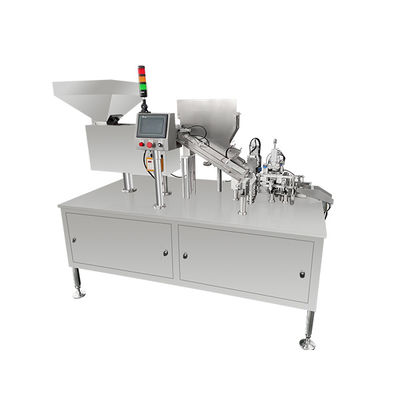

Die automatische Brausetabletten-Röhrenfüllmaschine SED-40PTG unterstützt das schichtweise Verpacken von Brausetabletten in einer Röhre. Sie kann bei fehlenden Tabletten, Röhren oder Kappen automatisch Alarme auslösen und sich abschalten, und alle Brausetabletten, die mit dem Material in Berührung kommen, verwenden Edelstahl SUS316. Sie ist die idealste Ausrüstung für die Verpackung von Brausetabletten in der Pharma-, Lebensmittel- und Getränke-, Kosmetik- und anderen Fertigungsindustrien. Funktionsprinzip
Das Vibrationssystem befördert die Tabletten durch Vibration aus dem Trichter. Wenn die Tabletten die Siebeinheit passieren, werden das Pulver auf der Tablettenoberfläche und Ablagerungen ausgesiebt, und qualifizierte Tabletten werden automatisch gemäß der eingestellten Menge in die Spur geleitet. Nachdem die Tabletten ordentlich angeordnet sind, werden sie horizontal in die Röhre geschoben. Dann dreht der Röhrenwendemechanismus die Röhre von horizontal nach vertikal und leitet den Verschließvorgang ein.
Wenn keine oder nur wenige Tabletten vorhanden sind, wird die Röhre nicht verschlossen und automatisch aussortiert.Technische Parameter
Kappen-Zuführeinheit
die EinheitDie Kappen-Zuführeinheit führt die Kappen automatisch vom Trichter zur Verschließposition.
Sie arbeitet mit Hilfe eines Vibrationssystems, das eine korrekte Ausrichtung der Kappen ermöglicht.
Tablettenzuführeinheit
Sie unterstützt das automatische Einlegen der Tabletten in die Maschine über den Materialtrichter.
Nachdem die Tabletten auf die Tablettenzuführeinheit gelegt wurden, werden sie automatisch zur Füllposition befördert.
Tabletteneinsetzeinheit
Diese Einheit befördert die Tablette während des Füllvorgangs automatisch in die Röhre.
Sie verfügt über einen Sensor, der sicherstellt, dass die Röhre voll ist und die richtige Anzahl an Tabletten eingefüllt wird.
Röhrenzuführeinheit
Nachdem die Röhren manuell in derselben Richtung in den Trichter gelegt wurden, befördert die Maschine die Röhren zur Füllposition und wartet auf das Einlegen der Tabletten.
Kappenpresseneinheit
Wenn das Vorhandensein einer Röhre erkannt wird und Tabletten eingelegt sind, wird automatisch eine Kappe auf die Röhre gesetzt und diese gepresst.
Wenn keine oder nur wenige Tabletten vorhanden sind, wird die Röhre nicht verschlossen und automatisch aussortiert.
Technische Parameter
Modellname
|
SED-40PTG
|
Kapazität
|
|
20-40 Röhren/min
|
Anwendung
|
|
D
|
urchmesser der Tablette: Ø25mmFüllmenge:
5-6,5mmFüllmenge:
10-20Stk./Röhre Höhe der Röhre: 8
9-144mmDurchmesser der Röhre: 29mm
Spannung
|
|
220V
|
50 Hz Einphasig Leistung
|
|
1,5 kW
|
Druckluft
|
|
0,5-0,6 MPa
|
L
|
|
uftverbrauch0
|
.28m3/minGewicht
|
|
640 kg
|
Gesamtabmessung (L*B*H)
|
|
2022*1717*1480mm
|
Anmerkung: Diese Maschine kann nur für einen Tablettendurchmesser und einen Röhrendurchmesser verwendet werden, aber die Dicke der Tablette und die Höhe der Röhre können durch den Austausch der optionalen Form geändert werden.
|
|
Diese Maschine ist mit einer Vakuum-Schnittstelle ausgestattet, und der Durchmesser der Schnittstelle beträgt Ø38mm. Kunden müssen den Staubsauger selbst vorbereiten.
|
