Servo Weichkunststoff-Flachblisterverpackungsmaschine

1.Einleitung

Dieses Modell hat einen PLC-Prozessor, ein Temperaturmodul, einen Servomotor, eine Schnittstellensteuerung zwischen Mensch und Maschine, eine Automatisierung der Betriebshöhe, vollständige Funktionen, einen großen Ausbauraum,kann mit speziellen Geräten nach Benutzeranforderungen ausgestattet werden. Sie ist auf die Papier-Plastik- oder Plastik-Plastik-Blisterverpackung von Einweg-Halstüchern, Masken, Spritzen, Infusionssätzen, Infusionsröhren und Gaze anwendbar.,Spritze, automatischer Nadelfütter, flexografischer Drucker, visuelles Erkennungssystem.

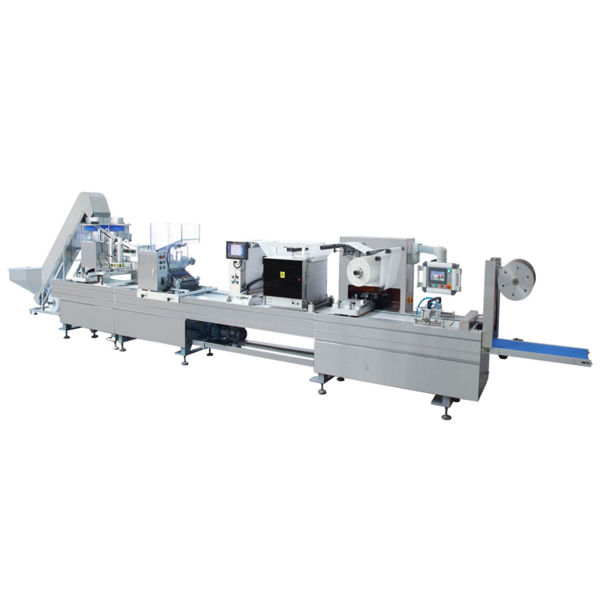

2.Aussehen der Ausrüstung

3.Zuverlässig

3.1Die von einem Servomotor angetriebene Traktionsstabilität ist zuverlässig

3.2Der Abstand zwischen den beiden Säulen ist sicherzustellen: mit einer speziellen Werkzeugmaschine werden vier Löcher gleichzeitig bearbeitet.

3.3Pneumatische Garantie: Es sind feststehende Produktionsflaschen und Pneumatikteile bekannter Marken zu verwenden (siehe Konfigurationsliste).

3.4Garantie für das elektrische System: Bekannte Marken elektrische Komponenten sind zu verwenden (siehe Konfigurationsliste).

3.5Gewährleistung der Produktionshygiene: Aussehen aus Edelstahl, Edelstahl und ungiftiges PVC werden für die Kontaktfläche mit Injektionen und Medikamenten verwendet.

4.Strukturdiagramm

5.Spezifikationen und Strukturen verschiedener Bauteile

5.1Die Grundrille ist mit Stahl geschweißt und der Hauptteil aus Eisenplattenbau.

5.2Der Hauptantrieb nimmt den Servomotor als Kraft, reduziert die Geschwindigkeit durch die Verzögerungsbox, treibt die Klemmkette, um die untere Membran zu klemmen,und jeder Zylinder arbeitet mit dem Antrieb zusammen, um die periodische Bewegung durchzuführen.

5.3Hauptbewegungsmechanismus

5.3.1Die wichtigsten Bestandteile der Unterfolie: Fütterungsmotor, Schwingarm, Fütterungsrolle (Aluminium Φ 40) usw.

5.3.2Funktion: Schicken Sie die untere Membran im Voraus aus, um Kraft auf der Traktionskette zu sparen.

5.3.3Form- und Dichtungsmechanismus: Hauptzusammensetzung: Kohlenstoffstahlrahmen, Zylinder, Führungspfeiler (GCr15Φ25), lineares Lager, Formrahmen, austauschbare Form (Aluminium) usw.

5.3.4Ein Einbohrungs- und Schneidmechanismus besteht hauptsächlich aus: Plattenplatte, Kohlenstoffstahltrommel, Steuerzylinder, Stangloszylinder, Schneider usw.

5.3.5Hauptelemente des Zugmechanismus: Zahnrad, Klemmkette (Edelstahl) usw.

5.3.6Ausgangs- und Sammelmechanismus für Schrott: Förderband (nicht-toxisches PVC), Walze (Kohlenstoffstahl), Walzbürste (PVC) usw.

5.4Die Anpassung der Formposition besteht hauptsächlich aus Handrad, Schräggetriebe, Schraube (Kohlenstoffstahl) usw.

5.5Druckmechanismus (optional) Hauptzusammensetzung: Gleichstrommotor, Drucktrommel (Edelstahl), PVC-Schaber, Gummiform usw.

5.6Elektrische Schachtel: Das Material der elektrischen Schachtel ist SUS304, mit einer Dicke von 1,2 mm.

5.7Aussehen: Der Gesamtkörper der Verpackung mit einer Dicke von 1,2 mm SUS304 hat einen unansehnlichen Platz, so dass die Tür in der Position eingestellt werden muss, in der eine Einstellung erforderlich ist.

6.Grundsätzliche Merkmale jedes Positionsmechanismus der Ausrüstung

6.1Vorheizung der unteren Membran: die Heizplatte passt eng zur Heizung der unteren Membran, die Heizleistung ist hoch, die Heizplatte trennt sich automatisch bei der Traktion.

6.2PVC-Formen: Ober- und Unterform durch Zylinder-Verriegelungsform, Dichtungsring, um kein Leck zu gewährleisten, echte Luftform.

6.3Wärmeversiegelung: Die Zylinderwirkung versiegelt die oberen und unteren Formen, und die oberen Formen werden mit Zylinderpuffer erhitzt.

6.4Einstellmechanismus: Jeder Dreifachmechanismus kann die linke und rechte Position auf dem Stützpunkt einstellen.

6.5Formposition: Druckplattenposition, einfach zu bedienen, leicht zu ersetzen.

6.6Schnittblock: Achszylinderschnitt, leicht in der Position einstellbar.

6.7Druckgerät: Druck mit Walzenkammer, Synchrondruck, kann Verbrauchskosten sparen.

7.MaschineVorteile

7.1Der Ausrüstungskörper ist gegossen und die Vibrationsabsorption ist nicht verformt. Die Rumpfwandplatte ist aus Stahl 45 (Stärke 16 mm) mit starker Steifigkeit, stabiler Dicke und Gewicht;

7.2Die Sandwichkette ist ein Backup und die Öffnungs- und Schließbewegungen sind an Ort und Stelle steuerbar, was den europäischen und amerikanischen Standards entspricht.

7.3Bei Produkten in Standardgrößen wie Spritzen werden die Formen für das Formen- und Heißdichten durch eine Schubladextraktion ersetzt, der Formenrahmen muss nicht demontiert werden.und der Formenrahmen muss für verschiedene Schlagformen nicht ersetzt werden.

7.4 MAlterung und Wärmesiegelung der Form niedrigere Form Pin Positionierung Design, Ersatz Positionierung ist einfach und schnell, um die Nachteile durch Schraubfixierung verursacht zu vermeiden.

7.5 TDie Form- und Schneidmaschinenpositionen sind alle mit externen Handrädern ausgestattet, die die Position leicht einstellen können und für Formen mit unterschiedlichen Fahrten geeignet sind.

7.6Aluminium-Heizplatte mit einheitlichem integriertem Gießen der Rohrstruktur wird im Heizmodus verwendet, der eine einheitliche Heizung und eine lange Lebensdauer aufweist und die Nachteile des Heizrohrs vermeidet.

7.7Das Querschneiden kann flexibel Sägezahnschneiden oder Skalpeltyp sein, und die Wartung und Anpassung sind bequem.

7.8 TDas Cursorausrichtungssystem verwendet Bonner, USA, das genau und zuverlässig ist.

7.9Mitsubishi Temperaturmodul wird für die Temperaturkontrolle mit hoher Genauigkeit verwendet, und es ist bequem, Daten-Export zu realisieren und das MES-System zu verbinden.

7.10 TDie automatische Zuführung der Spritze verwendet einen synchronen Gurt mit Kettenplatte, um die Nachteile des Schraubens und des Druckgehalts zu vermeiden.
