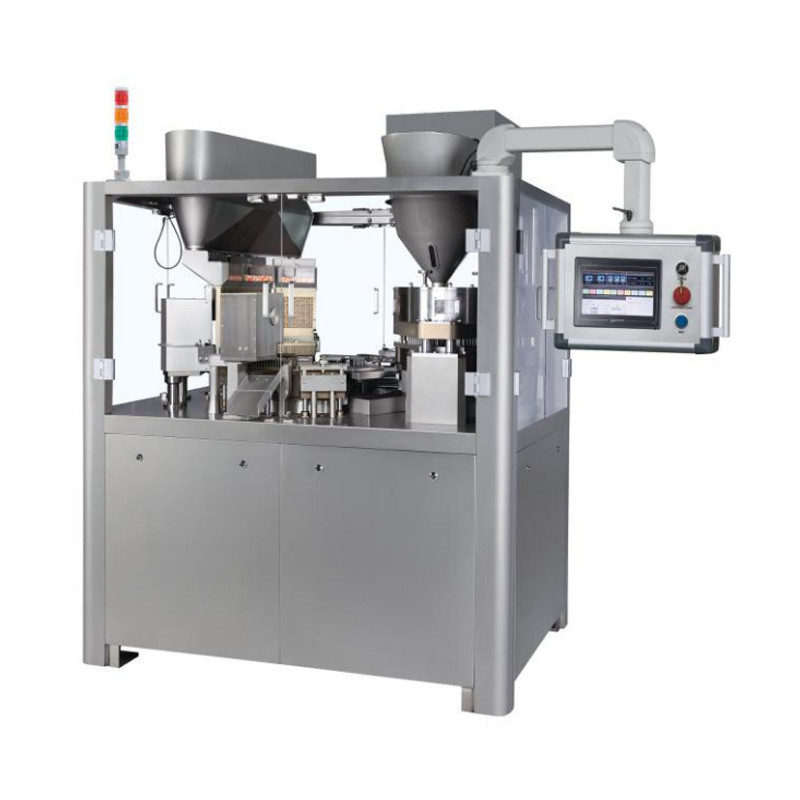

Hochleistungsmaschine zur voll automatischen Kapselverkapselung

Hochleistungsmaschine zur voll automatischen Kapselverkapselung

Produktbeschreibung des Kapselfüllstoffs

Unsere Kapselfüllmaschine wird verwendet, um das Produkt (Pulver und Pellets) in Gelatinkapseln einzufangen.Die Kapseln gelangen zunächst unorientiert in das Magazin.Die Kapseln werden dann durch Vakuum getrennt.Der untere Teil der Kapsel ist gefüllt.Der obere Teil der Kapsel wird überprüft, um sicherzustellen, dass die Kapsel getrennt ist.Eine Nadel entfernt die Kapsel und das Vakuum entfernt sie aus dem System.Die beiden Hälften werden dann zusammengefügt, die fertige Kapsel in eine Schleife entladen und die Station mit einem Luftstoß gereinigt.

Die Kapselfüllung kann alle Marken von Kapseln verwenden (00# ¢ 5# und Sicherheitskapsel A ¢ E).Das Zielgewicht der Kapsel kann durch Wechseln der Dosierungsscheiben angepasst werden.Am Ende eines Laufes bleibt nur eine geringe Menge Produkt in der Trommel.

Technische Parameter der Kapselmachmaschine

Merkmale der Kapselfüllmaschine

1.Maschine mit HMI, PLC-Steuerung bereit für die Verbindung mit dem automatischen Management-Computer-Netzwerk.
2.Online-Überwachung des Betriebszustands, Fehlerdiagnose.
3Alarm für leere Kapseln, automatischer Stopp bei Pulverzufuhr, garantierte durchschnittliche Dosis.
4Der vollständig geschlossene Drehtisch verhindert Kontamination und ist leicht zu reinigen.
5- Speziell für eine einfache Reinigung konzipierte Füllstruktur.
6.Hochwertige Komponenten des Antriebssystems sorgen für hohe Präzision.
7.Pulverhomogenisierer (chinesisches Patent) innerhalb der Pulverkammer, sorgt für eine gleichmäßige Verteilung des Füllpulvers, auch bei schlecht fließendem Pulver.
80,85% des in der Füllung verlustenen Pulvers können durch einen Pulverkollektor zurückgewonnen werden (chinesisches Patent), wodurch es wiederverwendet werden kann.
9Die Füllstruktur wird leicht angehoben (chinesisches Patent), was eine einfache Reinigung ermöglicht.
10.Doppelseitig gegrabener Kamm (chinesisches Patent), garantiert eine konstante Füllung und ist viel länger haltbar.
11.Maschine, die in Übereinstimmung mit den Richtlinien der Europäischen Gemeinschaft in Bezug auf die Sicherheit gebaut wurde (CE-Kennzeichnung), d. h.:
12.-Richtlinie Maschinen 98/37/EG
13.-Niedrigspannungsrichtlinie 73/23/EWG in der Fassung der Verordnung 93/68/EWG

Funktionsprinzip der Kapselfüllmaschine

Das Funktionsprinzip der automatischen Kapselfüllmaschine gliedert sich in zwei Teile, nämlich die Bewegung der Kapsel und das Füllen des Arzneimittels:


1. Bewegung der Kapsel
Während des Füllprozesses der intermittierenden Kapselfüllmaschine hängt die Bewegung der Kapsel bei intermittierender und diskontinuierlicher Rotation von der Indexbox ab.Das Füllvolumen der Kapsel wird hauptsächlich durch das Volumen der Messung bestimmt.

Die hohle Kapsel befindet sich im Kapselhocker, das Hauptbrett bewegt sich nach oben und unten, die Kapsel tritt durch ihre eigene Schwerkraft in die Kapselführschleife ein,und dann die horizontale Gabel und der vertikale Stecker machen die Kapselkappe nach oben und die

Das Kapselkörper und die Kapselkapsel werden durch die Wirkung des Geräts getrennt, und dann tritt das Modul in die Pulverfüllstation ein.


2. Drogenfüllung
Der Sensor im Pulverhalterring steuert den Schraubzufuhrstab darüber, und das Arzneimittel wird kontinuierlich zugesetzt, um die Höhe des Pulvers im Pulverhalterring konstant zu halten.Drogenkolonne in den Kapselkörper schiebenDanach wird es

Eintritt in die Kapselabstoßung, Kapselverriegelung, fertige Kapselentladung, Modulreinigungsstation abwechselnd, und geht dann in eine neue Runde des Stationszyklus ein, und der Zyklus beginnt immer wieder.

Anwendung der Kapselfüllmaschine

Funktionsdiagramm:





Maschine mit:

• 12-Stationen-Kapselhalter-Rotationstischplatte für die Verarbeitung
• 6-Stations-Pulver-Tampf- und -Füllvorrichtung, die eine maximale Dosierungsgenauigkeit gewährleistet
• System zur Orientierung, Platzierung und Trennung der Kapseln
• Kapselverriegelung, die für die Anpassung der Maschine geeignet ist
• Pulverzuführungs-Automatikstart/Stopp-System mit Sensor
• Pulverhomogenisierer im Inneren der Zuführvorrichtung
• Heben von Pulverhölzern für den einfachen Austausch von Größenwechselteilen
• Pulverzuführschraube, die eine reibungslose Zufuhr ermöglicht
• Alarm für leere Kapseln
• Alarm/Auto-Stopp-System für die Pulverzufuhr
• Dosierungsscheibe, die das Abwechseln der Fülldosis ermöglicht und eine stabilere Leistung bietet
• Das Mikro-Dosierungssystem bietet eine hohe Genauigkeit
• Doppelseitiges gerolltes Kammsystem für einen stabileren Betrieb
• Defektes Abstoßsystem für Kapseln
• Reinigungssystem für Druckloch
• Fertiges Produktausstoßsystem.
• Vier Schutztüren mit synthetischem Glas, die es dem Bediener ermöglichen, den Verarbeitungszustand zu sehen
• Schließschutz mit Schutztür verbunden, um das Laufen der Maschine während der Türen zu verhindern
• Elektronischer Schutz vor Überlastung
• Erdungsschutz zur Beseitigung der Gefahr eines Elektroschocks für den Bediener
• Maschinengangmotoren von hoher Qualität
• Hochwertige Maschinenvakuumpumpe
• Hochwertige Kammausbildung, bieten eine lang anhaltende und stabile Leistung
• Staubsammler zur Reinigung defekter Kapseln und Abfallmaterialien
• Pulverkollektor für das Recycling von Abfallpulver
• Maschinenrahmen aus Edelstahl, auf einem Gummi-Schockpult montiert
• Überprüfung der Übereinstimmung mit den Anforderungen der Richtlinie 2009/125/EG durch die SGS (CE-Kennzeichnung)
• GMP-VALIDATION Datei (Paket mit IQ, OQ, PQ)

Nur für das Basismodell C:

-Modusverriegelung, um eine falsche Manipulation des Bedieners zu vermeiden, um die Maschine im Debug-Modus zu betreiben.

- Berührungsbildschirm mit Schutzabdeckung für eine einfache Bedienung

- PLC

Upgrade auf Modell E:

- FDA CFR211 E-Signatur, E-Aufzeichnung

- Hochkapazitäts-HD kann Nachricht aufnehmen, CGMP und FDA erfüllen

- Bereiten Sie mit OPC Server, OPC Client

Neuer zentraler Turm
Einfacher mechanischer Aufbau für eine einfachere Reinigung.

Doppelseitige Rillen-Innenkamme (chinesisches Patent)
Die Füllteile verwenden eine doppelseitige Rille, um die gleiche Kraft für den Füllmechanismus zu gewährleisten, den Fülldruck und die Dosispräzision zu verbessern und die Lebensdauer der Maschine zu erhöhen.

Pulverververstopfungs- und Füllteil
Der Pulverhomogenisierer (chinesisches Patent) innerhalb der Pulverkammer sorgt für eine gleichmäßige Verteilung des Füllpulvers, auch bei schlecht fließendem Pulver.



Neue Kapselentladungsanlage
Adoptiert mechanische Struktur mit Hauptmotor angetrieben, vermeiden Pulververschmutzung der Blaskapsel.

Segmentreinigungsstation
Die Station wird vor der nächsten Kurve mit einem Luftstoß gereinigt.

Betriebskasse
Modell C mit Touchscreen
