Pharmazeutische Maschinen Hochgeschwindigkeits- und Qualitätsmaschine zur Herstellung von Medizinkapseln

Produktbeschreibung der Kapsel-Füllmaschine

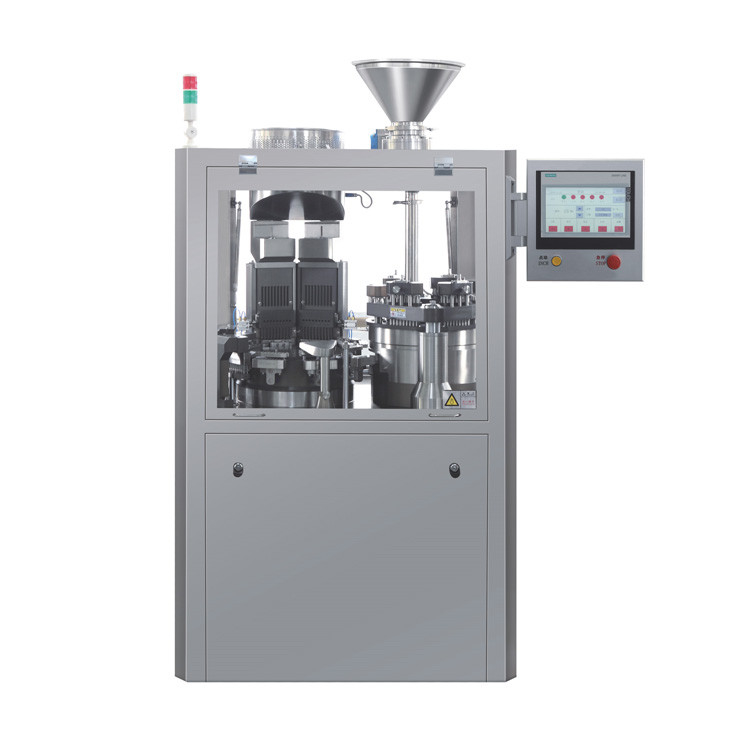

Die von unserem Unternehmen hergestellte automatische Kapsel-Füllmaschine SED-2500J-B ist das innovative Produkt der dritten Generation nach vielen Innovationen und Verbesserungen.

Das neue Produkt ist mit fortschrittlichen Technologien und perfekter Konfiguration ausgestattet. Es deckt nicht nur alle Funktionen und Effekte der inländischen Kapsel-Füllmaschine des gleichen Modells ab, sondern verfügt auch über fünf Innovationen, von denen drei am 11. Mai 2016 das Gebrauchsmusterpatentzertifikat der nationalen Verwaltung für geistiges Eigentum der VR China erhalten haben.

Die innovative automatische Kapsel-Füllmaschine NJP-1200C, deren Leistung und Qualität das Spitzenniveau in der heimischen Industrie erreicht hat, hat die Inspektion des Zhejiang Packaging Machinery Product Quality Inspection Center bestanden.

Produktparameter der Kapsel-Füllmaschine ​

Funktionsprinzip der Kapsel-Füllmaschine

Das Funktionsprinzip der automatischen Kapsel-Füllmaschine ist in zwei Teile unterteilt, nämlich die Bewegung der Kapsel und die Befüllung des Medikaments:


1. Bewegung der Kapsel
Während des Füllvorgangs der intermittierenden Kapsel-Füllmaschine hängt die Bewegung der Kapsel von der Indexbox für die intermittierende und diskontinuierliche Drehung ab. Das Füllvolumen der Kapsel wird hauptsächlich durch das Volumen des Dosierloch bestimmt.

Die Hohlkapsel befindet sich im Kapseltrichter, die Hauptplatine bewegt sich auf und ab, die Kapsel gelangt durch ihre eigene Schwerkraft in die Kapselführungsnut, und dann lassen die horizontale Gabel und der vertikale Stößel die Kapselkappe nach oben und den Kapselkörper nach unten in die oberen und unteren Module gelangen. Der Kapselkörper und die Kapselkappe werden unter Einwirkung der Vorrichtung getrennt, und dann tritt das Modul in die Pulverfüllstation ein.

2. Medikamentenbefüllung


Der Sensor im Pulverhalterring steuert die Schneckenförderstange darüber, und das Medikament wird kontinuierlich zugeführt, um die Höhe des Pulvers im Pulverhalterring konstant zu halten. Position, schieben Sie die Medikamentensäule in den Kapselkörper. Danach gelangt es in die Kapselausstoß-, Kapselverriegelungs-, Fertigkapsel-Ausstoß-, Modulreinigungsstation und tritt dann in einen neuen Stationszyklus ein, und der Zyklus beginnt immer wieder von neuem.
Hauptmerkmale der Kapsel-Füllmaschine

1. Das Öffnen und Verriegeln der Kapsel kann automatisch gesteuert werden, was sicher und bequem ist.

2. Ausgestattet mit einem Schrittsteuerungssystem, das die Reinigung, das Be- und Entladen der oberen und unteren Matrizen erleichtert und vereinfacht.

3. Ausgestattet mit einem Torkontroll-Sicherheitssystem und einem mechanischen Ausfallsicherheitssystem, das Funktionen wie automatischen Alarm und Abschaltung bietet.

4. Automatischer Alarm und Abschaltung werden aktiviert, wenn leere Kapseln oder Pulver fehlen.

5. Umfangreiche Funktionen auf dem HMI, einschließlich Zähl- und Anzeigefunktionen während der Produktion, und es ist in der Lage, sich bei Bedarf mit einem Drucker zu verbinden, um Informationen wie Produktionsdatum, Chargennummer, Menge usw. zu drucken.

6. Die Kapseltrennkammer wird durch eine Dichtungsführungsschiene angetrieben, die verhindert, dass defekte Kapseln und Staub während des Kapselverteilens in die Kammer gelangen, wodurch die Stabilität des Betriebs gewährleistet wird.

7. Wellen des Kapselabsorbierens, -schiebens, -verriegelns sowie des Ausstoßens defekter Kapseln sind alle mit zwei Schichten von Dichtungsringen abgedichtet, von denen die erste Dichtung Nitril-Butadien-Kautschuk (NBR) verwendet, um zu verhindern, dass Schmiermittel verloren geht, und die zweite Dichtung importierten Silikonkautschuk-Dichtungsring (SIL) verwendet, um zu verhindern, dass Pulver in die Lager gelangt, was das Problem der Lagerschäden und des Wellenklemmens aufgrund von Pulverleckagen effektiv gelöst hat.

8. Die beiden horizontalen Wellen des hochpräzisen, vollständig geschlossenen Drehtellers verwenden PTFE-ölfreie Lager, die mit einem importierten Silikonkautschuk-Dichtungsring (SIL) abgedichtet sind, um zu verhindern, dass Pulver in den Innenraum des Drehtellers gelangt, wodurch die Laufgenauigkeit des Drehtellers gewährleistet wird, ohne dass eine Wartung und das Hinzufügen von Schmiermittel dauerhaft erforderlich sind.

9. Die ebenen Nocken laufen im Modus von Doppelschienen, wobei die beiden Achsen separat auslaufen. Es kann die Betriebsgenauigkeit verbessern und gleichzeitig die Möglichkeit einer Kollision zwischen der unteren Matrize und der Dosierscheibe ausschließen.

10. Der hochpräzise Nockenteiler verwendet einen optischen Teilkopf von German Zeiss. Die Teilspindel wird in der CNC auf einmal bearbeitet, was die genaue Teilung des Drehtellers und der Dosierscheibe gewährleistet, während die Maschine schnell läuft, wodurch die Präzision des Füllens gewährleistet wird. Eine höhere Präzision des Nockenteilers bietet der Maschine auch eine längere Lebensdauer.

11. Die Betriebsnocken werden alle mit 20crmoti-Aufkohlen und Abschreckbehandlung verarbeitet und dann in der CNC-Schleifmaschine auf einmal bearbeitet, was die Genauigkeit und Einheitlichkeit der Nocken gewährleistet und eine längere Lebensdauer bietet.

Produktshow der Kapsel-Füllmaschine

Anwendung der Kapsel-Füllmaschine
